贵州污水治理设备：UV-臭氧光催化反应系统及其难降解污水处理方法

贵阳污水治理设备：本发明提供了一种UV?臭氧光催化反应系统，其包括污水箱、臭氧消减罐和四个光催化反应器，所述污水箱和四个光催化反应器依次串联，所述臭氧消减罐同时与污水箱和距离污水箱最远端的光催化反应器相连通。本发明采用圆柱形外形结构简单合理，使用多级处理，能够彻底将污水中的污染物处理掉，利用臭氧消减罐回收臭氧能够降低处理成本。

　　权利要求书

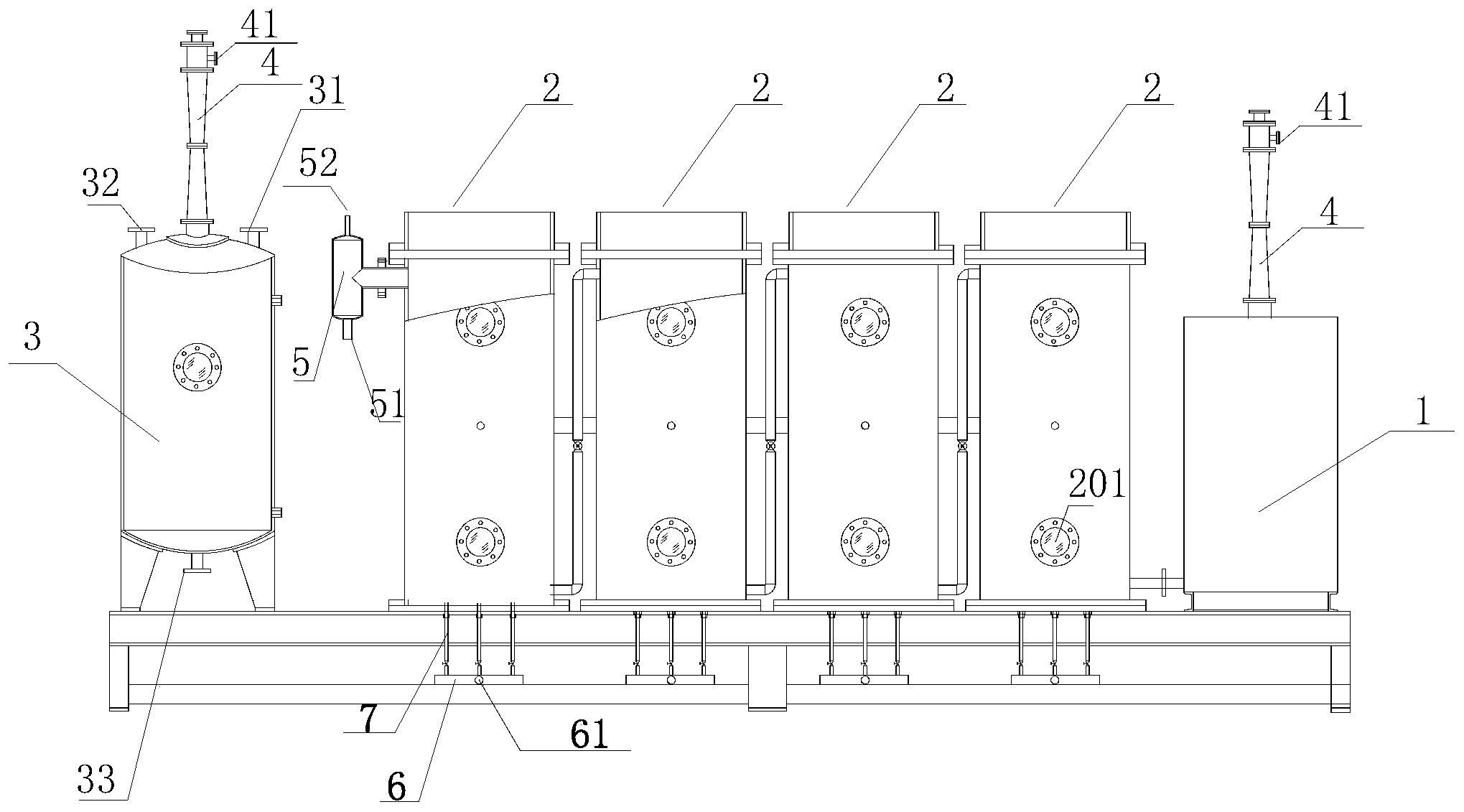

　　1.一种UV-臭氧光催化反应系统，其特征在于，包括污水箱、臭氧消减罐和四个光催化反应器，所述污水箱和四个光催化反应器依次串联，所述臭氧消减罐同时与污水箱和距离污水箱最远端的光催化反应器相连通。

　　2.如权利要求1所述的UV-臭氧光催化反应系统，其特征在于，所述污水箱的顶部设有文丘里管，所述文丘里管的上部侧面设有进气口。

　　3.如权利要求1所述的UV-臭氧光催化反应系统，其特征在于，所述光催化反应器包括壳体、若干紫外灯组件、若干曝气器和若干湍流球，所述紫外灯组件的顶部和底部分别设有灯座顶板和灯座底板，所述灯座顶板和灯座底板之间穿设有若干固定板，若干所述固定板穿设于紫外灯组件的外侧，与灯座顶板和灯座底板相平行，若干所述曝气器设置于壳体的底部内侧，若干所述湍流球均穿设于紫外灯组件的外侧，所述紫外灯组件包括紫外灯管和套设于紫外灯管外的芯套，所述曝气器的尾端连接有进气管，所述进气管的尾端连接有气体分配盘，所述气体分配盘设置于壳体的底部外侧。

　　4.如权利要求1或3所述的UV-臭氧光催化反应系统，其特征在于，距离污水箱最远端的光催化反应器的上部侧面设有双向通管，所述双向通管的顶部和底部分别设有出气口和出水口，所述出气口用于将未反应的臭氧输送至臭氧消减罐。

　　5.如权利要求4所述的UV-臭氧光催化反应系统，其特征在于，所述光催化反应器的外壳侧面设有至少两个检修孔。

　　6.如权利要求4所述的UV-臭氧光催化反应系统，其特征在于，所述外壳的内壁覆盖有防腐蚀涂层。

　　7.如权利要求1所述的UV-臭氧光催化反应系统，其特征在于，所述臭氧消减罐的顶部设有出气阀、出水阀和文丘里管，所述出水阀和出气阀分别设置于文丘里管的两侧，所述文丘里管的上部侧面设有进气口，所述出气阀用于将未反应的臭氧输送至污水箱，所述进气口用于接收由光催化反应器中排出的臭氧。

　　8.如专利权要求4所述的UV-臭氧光催化反应系统，其特征在于，所述臭氧削减罐的底部设有排空管，臭氧消减罐的上部外侧嵌套有加强圈。

　　9.一种利用权利要求1所述的UV-臭氧光催化反应系统的难降解废水处理方法，其特征在于，包括如下步骤：

　　S1、将所述难降解废水经过污水箱收集，一部分污水经过离心泵加压后依次进入四个光催化反应器中，进行紫外光催化下的曝气反应;

　　S2、难降解污水在距离污水箱最远端的一个光催化反应器中曝气反应完成后，排放。

　　10.如权利要求9所述的难降解废水处理方法，其特征在于，在所述光催化反应器中的臭氧的投加量为1000mg/h，所述光催化反应器的水力停留时间为45～60s，水流流速为0.8～1.2m/s。

　　说明书

　　一种UV-臭氧光催化反应系统及其难降解污水处理方法

　　技术领域

　　本发明涉及一种UV-臭氧光催化反应系统及其难降解污水处理方法，属于水处理设备技术领域。

　　背景技术

　　随着当前工业技术的发展，许多工业企业产生的污水可生化性越来越低，更有甚者产生的污水具有生物毒性，这就导致了很多污水无法用常用的生物法去除。光催化技术就是一种能够很好的处理可生化性及有生物毒性的污水的方法。

　　发明内容

　　针对现有技术中臭氧溶解度低以及残留臭氧浓度高危害工作环境的缺陷，本发明的目的是提供一种UV-臭氧光催化反应器。

　　本发明是通过以下技术方案实现的：

　　本发明提供了一种UV-臭氧光催化反应系统，其包括污水箱、臭氧消减罐和四个光催化反应器，所述污水箱和四个光催化反应器依次串联，所述臭氧消减罐同时与污水箱和距离污水箱最远端的光催化反应器相连通。

　　作为优选方案，所述污水箱的顶部设有文丘里管，所述文丘里管的上部侧面设有进气口。

　　作为优选方案，所述光催化反应器包括壳体、若干紫外灯组件、若干曝气器和若干湍流球，所述紫外灯组件的顶部和底部分别设有灯座顶板和灯座底板，所述灯座顶板和灯座底板之间穿设有若干固定板，若干所述固定板穿设于紫外灯组件的外侧，与灯座顶板和灯座底板相平行，若干所述曝气器设置于壳体的底部，若干所述湍流球均穿设于紫外灯组件的外侧，所述紫外灯组件包括紫外灯管和套设于紫外灯管外的芯套，所述曝气器的尾端连接有进气管，所述进气管的尾端连接有气体分配盘，所述气体分配盘设置于壳体的底部外侧。

　　作为优选方案，距离污水箱最远端的光催化反应器的上部侧面设有双向通管，所述双向通管的顶部和底部分别设有出气口和出水口，所述出气口用于将未反应的臭氧输送至臭氧消减罐。

　　作为优选方案，所述光催化反应器的外壳侧面设有至少两个检修孔。

　　作为优选方案，所述外壳的内壁覆盖有防腐蚀涂层。

　　作为优选方案，所述臭氧消减罐的顶部设有出气阀、出水阀和文丘里管，所述出水阀和出气阀分别设置于文丘里管的两侧，所述文丘里管的上部侧面设有进气口，所述出气阀用于将未反应的臭氧输送至污水箱，所述进气口用于接收由光催化反应器中排出的臭氧。

　　作为优选方案，所述臭氧削减罐的底部设有排空管，臭氧消减罐的上部外侧嵌套有加强圈。

　　一种利用前述的UV-臭氧光催化反应系统的难降解废水处理方法，其包括如下步骤：

　　S1、将所述难降解废水经过污水箱收集，一部分污水经过离心泵加压后依次进入四个光催化反应器中，进行紫外光催化下的曝气反应;

　　S2、难降解污水在距离污水箱最远端的一个光催化反应器中曝气反应完成后，排放。

　　作为优选方案，在所述光催化反应器中的臭氧的投加量为1000mg/h。

　　作为优选方案，所述难降解污水的pH为10.2，所述光催化反应器的水力停留时间为45～60s，水流流速为0.8～1.2m/s。

　　本发明的工作原理为：污水从污水箱下部出水管流出后由进入一级光催化反应器底部，空气与臭氧混合气体由光催化反应器下部进气口进入并通过光催化反应器内部设有的曝气器均匀分布到光催化反应器内部与光催化反应器内部的紫外灯管释放出的紫外光发生光催化反应对污水含有的污染物质进行降解后由出水口进入下一级反应器。依次污水依次经过四级反应器后由出水口排出，剩余气体由出气口进入臭氧消减罐降低浓度，二次残留气体由臭氧削减罐出气口进入污水箱继续削减。

　　运行效果：以含酚废水为例酚类平均进水浓度237mg/L，经本反应器处理后酚类平均浓度为15.95mg/L，平均去除效率高达93.27%。

　　与现有技术相比，本发明具有如下的有益效果：

　　1、增设了臭氧削减罐既避免了臭氧的浪费又保证了工作环境的安全;

　　2、采用多级处理区，能够彻底将污水中的污染物质处理掉;

　　3、增设了湍流球提高了臭氧的溶解量提升了去除率;

　　4、在设备上预留多个检修孔，方便设备保养检修加料等问题;

　　5、适宜推广使用，具有较好的安全性能，满足了实际实用要求。
